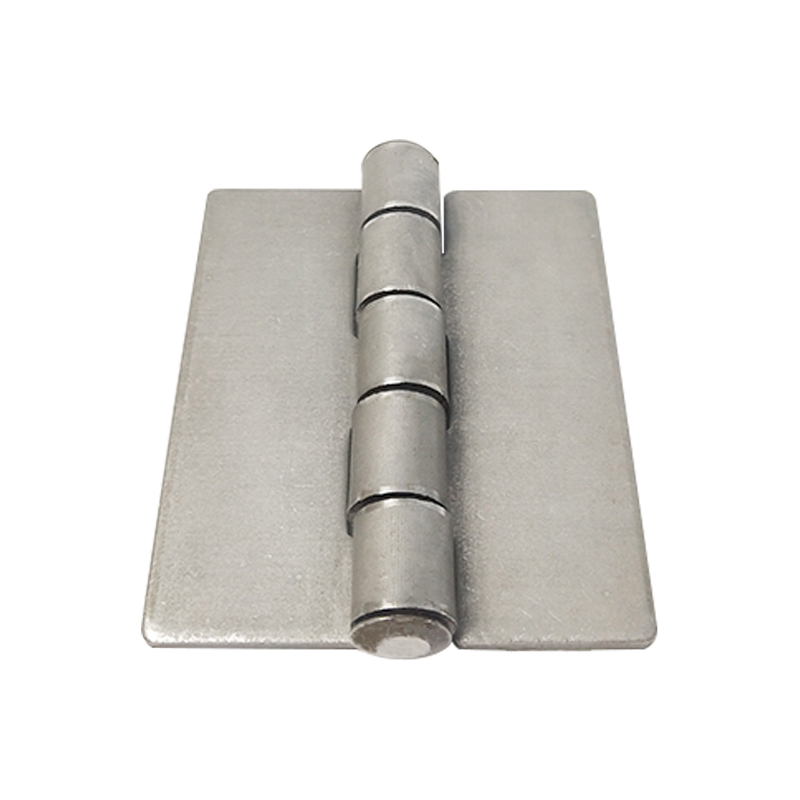

合页,通常是两折式,是连接物体两个部分并能使之活动的金属件。合页用途非常广泛,不仅在家居生活中常用,同样在交通工具、自动化机械设备等工业不同领域都需要用到。合页规格是按照它的材质来区分的,合页常用的材质有铜、铁、铝和不锈钢201#、304#、316#等几种。材质不同,各项性能和耐久度也是不同的。不同的表面处理方式使合页更细分,比如砂光合页,拉丝钢合页,纯银白合页,红古铜合页,电镀合页等。
一、用于窗扇连接的高脚合页,包括有转轴和固定板,其设计要点在于在固定板的一边设置有垂直的支承板,支承板的顶端焊接在一轴套的旁侧,支承板两侧有加强板,转轴定位于两上述相同结构中相对迭置的轴套中。本实用新型可用于木窗、钢窗,其结构合理,坚固耐用,并可使窗扇平折于墙壁,不占空间,同时还易于人们清洗、拆卸窗扇。
二、适用于汽车、保险柜、防盗门的隐形防盗报警型,由左右页片、销轴、轴套管、销轴帽等组装成,其主要是左页片内侧中间部位上镶嵌有一个非导磁性环,环中嵌有磁性体,右页片内侧中间部位上镶嵌有与磁性体相对应的磁控传感器,磁控传感器连接有断线报警器与扬声器。该实用新型体积小、安装方便、造价低、隐蔽性好、安全性强、灵敏度高、不易拆卸,具有防盗报警功能,值得推广使用。
三、带角度调节装置型,特别是指限位装置。本实用新型是采用如下技术方案的:带角度调节装置的合页,包括有页片和销轴,页片之间通过销轴铰接,在两片页片之间设置有角度调节装置,该角度调节装置包括有固定在页片上的限位片和对应的固定在另一页片上的限位杆装置。采用上述方案后,使本实用新型克服了现有技术的不足,具有可限制开门的角度,又可以防止自己关门等特点
四、双向同步隐形型:包括一上页板、一下页板和一连接件,上页板和下页板的后端向内弯折形成一弧形部,弧形部的外表面成形有齿,连接件为U型,其能够将上页板和下页板的后端的弧形部扣合在一起并分别与上页板和下页板的后端相铰接,连接件的内部安装有至少一对相互啮合在一起的齿轮,齿轮同时与上页板和下页板的弧形部上的齿相啮合。本实用新型通过连接件扣合上页板和下页板的弧形部并同时与上页板和下页板铰接构成内置式隐形双轴铰链,在盖合后,也会被盖合在内部,消除外置式合叶所存在的缺点其次,由于采用内置式双轴型,其能够方便的开合到180度,同时由于采用齿轮啮合结构,可以使上页板与下页板处于任何开度,并实现双向同步运动。
